安徽天康电接点压力表选型号报价格及产品详细内容由电接点压力表厂家安徽天康集团股份整理，电接点压力表属于天康压力表分类产品，如果您还有其他关于电接点压力表型号选择报价格等问题，欢迎垂询我司电接点压力表生产厂家。
| 一：天康电接点压力表概述 |
|
天康电接点压力表广泛用于测量石油、化工、冶金、电站、机械等工业部门或机电设备配套的各种无爆炸危险的流体介质压力 一般来说，仪器可与相应的电气设备(如继电器和变频器)一起使用，实现各种被测气体和液体介质的自动控制和信号(报警)压力
电接点压力表广泛用于测量石油、化工、冶金、电力、机械等工业部门或机电设备配套的各种无爆炸危险的流体介质压力 该仪器可与相应的电气设备(如继电器和变频器)一起使用，实现被测系统(控制)压力的自动控制和信号(报警)

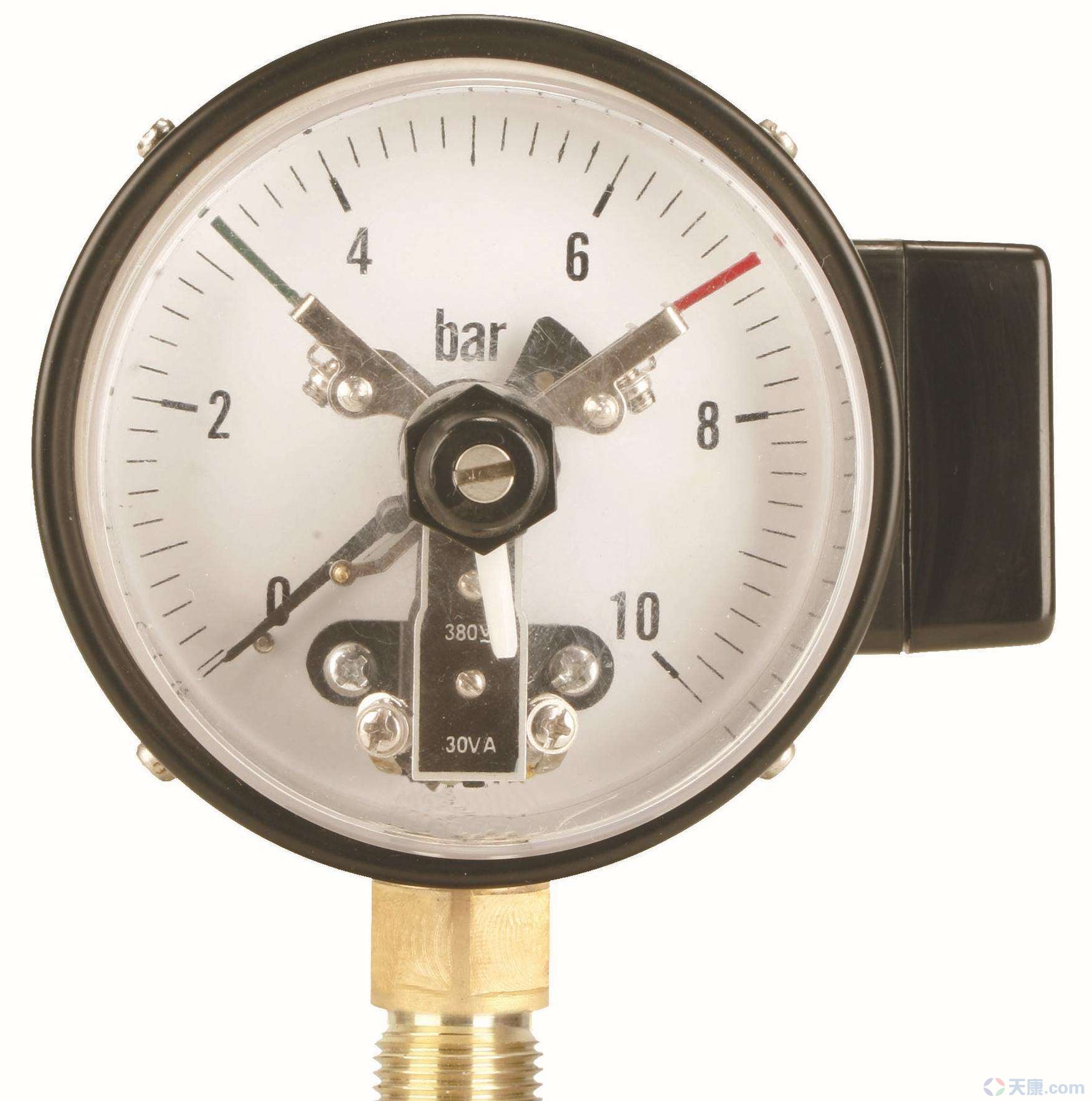

天康电接点压力表由测量系统、指示系统、磁性辅助电接点装置、外壳、调节装置和接线盒(插头插座)等组成。 通用电接点压力表用于测量不腐蚀铜和铜合金的气体和液体介质的正负压力、不锈钢电接点压力。该表用于测量不腐蚀气体和液体介质的正负压力并在压力达到预定值时发出信号，开启控制电路，达到自动控制和报警的目的
天康电接点压力表基于测量系统中的弹簧管在被测介质压力的作用下被迫在弹簧管末端产生相应的弹性变形和位移的事实。通过拉杆对齿轮传动机构的传动和放大，由固定齿轮上的指示(连同触点)在刻度盘上一个接一个地指示测量值。 同时，当它与设定指针上的触点(上限或下限)接触时(移动关闭或移动开启)，控制系统中的电路可以关闭或开启，以达到自动控制和发送报警信号的目的。
以压缩机电机的控制为例:储气罐压力达到下限时自动启动，达到上限时停止。
控制过程如下:当压力达到下限(或下限和启动时)，k65压力表的活动触点(电源公共端)与下限触点连接，继电器J1工作并自锁，常开触点闭合驱动JBOY3乐队，电机电动运行 当压力达到上限时，活动触点与上限触点连接，继电器J2动作，常闭触点断开，J1电源断开，常开点断开，JBOY3乐队释放，电机停止运行 如此往复，达到自动控制的目的
zui大功率:30W 天康电接点压力表采用工作温度:-25℃ ~ 55℃ 工作压力上限:2/3 工作环境振动频率不大于仪器上限不大于25Hz，振幅不大于0.5mm 电接点压力表由铜合金制成 由于该系列仪表不仅具有设计新颖、结构可靠、品种规格齐全、运行稳定性好、适应性强的特点，而且具有测控性能优异、安装简单、维护量小的优点，是无指示、无开关差调节、无外部设定装置的无与伦比的压力测控仪表。 为了满足不同测试对象(包括耐震或耐腐蚀性和防爆)的要求，可以选择合格的耐震电接点压力或耐腐蚀性电接点压力和防爆电接点压力表 标准型电接点压力表适用于测量压力 1。天康电接点压力表实际上是一个由压力表操作的电路开关，只有一个额外的电接点信号器件添加到公共压力表中。因此,压力器件的验证与通用压力表的验证相同，除了压力器件的验证合格后，需要增加电接点信号器件的验证 2。天康电接点压力表验证步骤 将压力表安装在校准器上，并使用针式移位器将两个信号触点指针分别移出上限和下限，然后执行指示验证 当指示被验证合格后，将上限和下限的信号触点指针分别设置在三个以上不同的验证点，并缓慢增减压力，直到信号发出的瞬间，则标准压力表读数与信号指针指示之间的偏差不得超过允许基本误差的绝对值 防腐型电接点压力本表的主要称重传感器和仪器外壳采用不锈钢材料设计，适用于测量压力腐蚀性气体和液体。 H防腐耐震型电接点压力仪表体内充满油，液体阻尼用于确保无振动显示。适用于测量介质脉动强、环境振动大的场所。 防爆型电接点压力表适用于环境中含有爆炸性混合物的危险场所 1。电接点压力表 实际上是一个由压力表操作的电路开关。公共压力表中仅添加了一个电接点信号器件。因此,压力器件的验证与通用压力表的验证相同，只是压力器件的验证合格，需要增加电接点信号器件的验证。 2。电接点压力表验证步骤 将压力表安装在校准器上，并使用针式移位器将两个信号触点指针分别移出上限和下限，然后执行指示验证 当指示被验证合格后，将上限和下限的信号触点指针分别设置在三个以上不同的验证点，并缓慢增减压力，直到信号发出的瞬间，则标准压力表读数与信号指针指示之间的偏差不得超过允许基本误差的绝对值 可调永磁钢安装在电接点压力仪表装置的电触点信号引脚上，可增加触点吸力，加速触点动作，从而使触点接触可靠，消除电弧，有效避免因工作环境振动或介质压力脉动而频繁断开触点 因此电接点压力仪表具有运行可靠、使用寿命长、接触开关功率高等优点。 电接点压力表信号出现得太早或太晚: 接触位置不直或接触金属杆松动 如果触点位置不正确，垂直校正触点，直到信号正确产生。 如果接触金属杆松动，应将其牢固固定。如果相对较小，适当增大平衡弹簧以增加平衡弹簧的反扭矩也是有效的。 电接点设备不产生信号:触点太脏，接触不良；信号装置的绝缘层受潮；电路故障等。接触太脏，沙子用砂纸清除污垢；绝缘层应受潮，并用热空气吹干。如果电路不工作，找到开路并修理。 |
| 二：天康电接点压力表规格示意 |
|
YX - 一般 电接点 压力表
YZXC - 电接点 压力 真空表
YXC - 磁助式 电接点 压力表
YXN - 耐振 电接点 压力表
|
1 |
100 压力表直径为100毫米
150 压力表直径为150毫米
|
Z 轴向 | T 带边 | Q 前边 |
| 三：电接点压力表技术参数 |
| 名称 | 型号 | 测量范围（MPa) | 精度 | 触点熔点 |
| 电接点压力表 | Yx-100 |
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；
0～1； 0～1.6；0～ 2.5；0～4；0～6；0～10； 0～16；0～25； 0～40；0～60 |
1.5 | 380VX1A |
| Yx-150 | ||||
|
电接点压力真空表
|
Yzxc-100 |
-0.1～0.3；-0.1～0.5；-0.1～0.9；
-0.1～1.6；-0.1～2.5 |
1.5 | 380VX1A |
|
|
| 产 品 型 号 | YXC-100 YXN-100 | YXC-150 YXN-150 |
| 公 称 直 径 | Ф100 | Ф150 |
| 接 头 螺 纹 | M20x1.5 | |
| 精 确 度 等 级 | 1.0 1.5 | |
| 测 量 范 围 |
-0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460
|
|
| 使用环境条件 | 温度-40-70℃ 相对湿度≤85％ | |
| 耐 振 等 级 | YXC系列V.H.3 YXN系列V.H.4 | |
| 电接点装置的技术参数 | zui高工作电压：DC220V AC380V | |
| 触点zui大功率：30VA(阻性负载) | ||
| 控制方式：可调节上、下限缓行磁助接点开关 | ||
