天康装配式热电阻

更新日期:05-24 11:05人气:

安徽天康装配式热电阻选型号报价格及产品详细内容由装配式热电阻厂家安徽天康集团股份整理,装配式热电阻属于天康热电阻分类产品,如果您还有其他关于装配式热电阻型号选择报价格等问题,欢迎垂询我司装配式热电阻生产厂家。

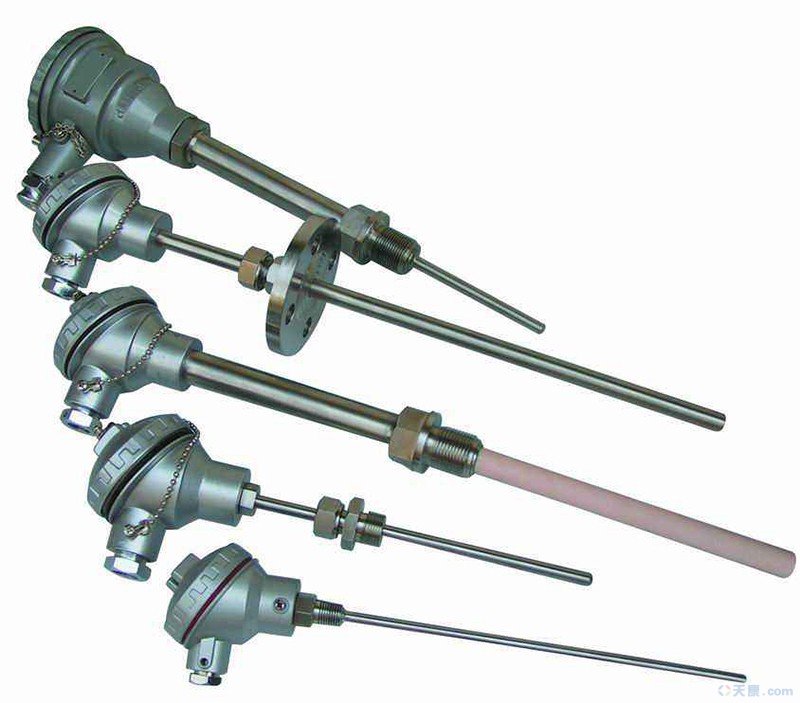

天康装配式热电阻

天康装配式热电阻

装配式热电阻 它具有零件可分解性好、维护方便、易损零件更换成本低、灵敏度高、稳定性强、互换性和准确性好以及can 远传电信号等优点。 装配铂热电阻的室温绝缘不得小于100ω,k73铜热电阻的室温绝缘不得小于50ω等。 广泛用于石油、化工等生产场所伴有各种易燃、易爆气体、蒸汽的场合 WZ系列工业热电阻用作温度测量传感器。它通常与温度变送器、调节器和显示仪表结合使用,形成过程控制系统,用于在各种生产过程中直接测量或控制-200℃至500℃范围内的液体、蒸汽和气体介质及固体表面温度。 热电阻通过使用物质本身电阻也随着温度的变化而变化的性质来测量 当被测介质中存在梯度温度时,被测温度是温度传感元件所在介质中的平均值温度 虽然各种热电阻的形状大不相同,但它们的基本结构大致相似。它们通常由温度传感元件、绝缘套管、保护管和接线盒等主要部件组成。 热电阻使用温度随物质变化而变化的特性温度进行测量 当电阻值变化时,工作仪表将显示与电阻值对应的温度值 装配式热电阻由温度传感元件、外部保护管、接线盒和各种用途的固定装置组成。单分支和双分支元件有两种规格。该保护管不仅具有耐腐蚀性,而且具有足够的机械强度,保证产品能够在各种场合安全使用 温度测量原理:受热影响的金属丝电阻随着温度的变化而变化。其热电阻值R(t)和其位置温度t之间的关系可以表示为:r (t) = r0 (1+at+bt2+…),测量的电阻值t可以通过根据测量的电阻查找相应的索引表来获得 (1)热电阻温度测量系统一般由热电阻、连接线和显示仪表等组成 必须注意以下两点:
①热电阻和显示仪表必须具有相同的索引号 ②为了消除连接线变化的影响电阻,必须采用三线连接方法 详情请参阅本文第三章。 (2)铠装热电阻铠装热电阻是由温度传感元件(k62、导线、绝缘材料、不锈钢衬套组成的固体。其外径一般为φ1 ~φ8mm,zui小为φmm 与普通的型热电阻,它具有以下优点:
①体积小,内部无气隙,热惯性测量滞后小 ②良好的机械性能,耐振,抗冲击性 ③灵活且易于安装 ④使用寿命长 (3)端面热电阻端面热电阻温度传感元件缠绕有经过特殊处理的电阻电线,并紧紧地连接到温度米端面 与一般轴向热电阻,能更准确、更快速地反映被测端面的实际温度,适用于轴瓦及其他零件的测量端面温度。 (4)隔爆型热电阻隔爆型热电阻通过具有特殊结构的接线盒,由于受火花或电弧影响的电阻车身的开路修理,壳体内的爆炸性混合气体将不可避免地改变电阻值因此,更换了新的电阻
分为铂热电阻和铜热电阻两大类,它们与显示调节记录仪等二次仪表配套使用,可解决-200~600℃范围内的测温控温问题。

天康装配式热电阻技术指标:

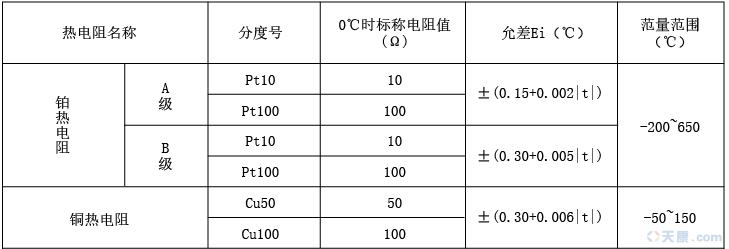

(1)测量范围、标称电阻与精度见表一

(2)响应时间:

金属保护管为Φ16时t≤90秒

金属保护管为Φ12时t≤30秒

(3)绝缘电阻:当环境温度为l5~35℃,相对湿度45%~85%,电压10—l00V条件下,铂热电阻元件与保护管以及多支感温元件之间的绝缘电阻≥100MΩ,铜电阻≥50MΩ

(4)插深:

一般Φ16、Φ12保护管≥50mm

锥形护管l≤1000

(5)防爆标志:dIIBT4


注:

1.表中|t|是以摄氏度表示的温度的 绝对值。

2.A级允许偏差不适用于采用二线制的铂热电阻。

3.对的铂热电阻,A级允许偏差不适用的温度范围。

4.二线制的热电阻偏差的检定,包括内引线的电阻值。对具有多支感温元件的二线制的热电阻,如要求只对感温元件进行偏差检定,则制造厂必须提供内引线的电阻值。

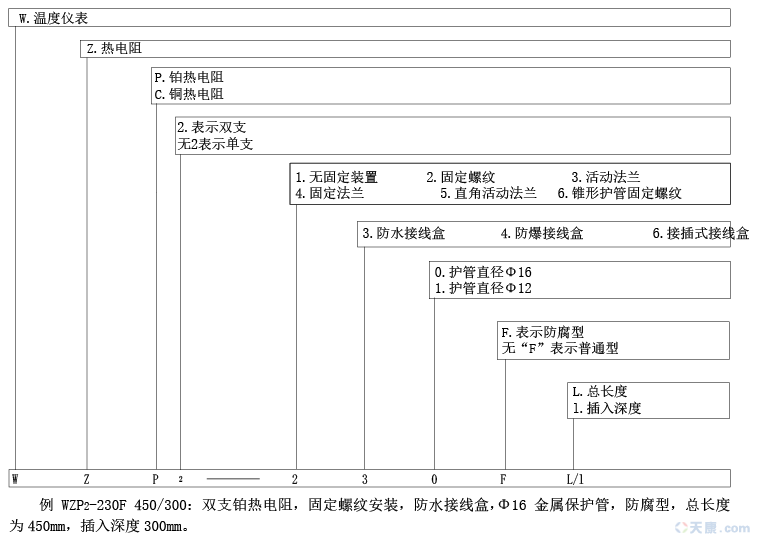

天康装配式热电阻产品型号命名方法



结构
