天康棒式雷达物位计,SKD51物位计

更新日期:09-24 17:17人气:

安徽天康棒式雷达物位计,SKD51物位计选型号报价格及产品详细内容由棒式雷达物位计,SKD51物位计厂家安徽天康集团股份整理,棒式雷达物位计,SKD51物位计属于天康物位计分类产品,如果您还有其他关于棒式雷达物位计,SKD51物位计型号选择报价格等问题,欢迎垂询我司棒式雷达物位计,SKD51物位计生产厂家。

SKD51棒式雷达物位计

棒式雷达物位计图示

天康棒式雷达物位计简介
SKD 51棒式雷达物位计传感器是一种先进的雷达液位测量仪,zui大测量距离为35m,可用于储罐、中间缓冲罐或工艺容器的液位测量,输出4~20mA叠加HART信号 天康SKD51物位计原理

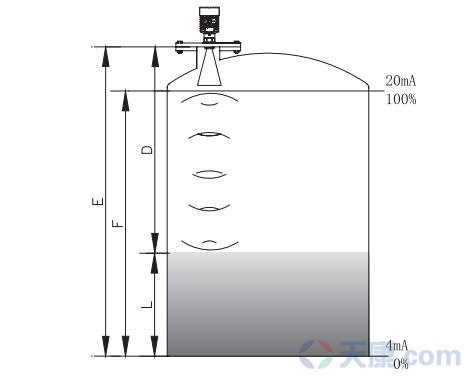

SKD 51棒式雷达物位计微波脉冲由电子单元产生,并通过天线系统发射和接收 雷达波以光速传播,运行时间可以通过电子元件转换成电平信号。一种特殊的时间延长方法可以确保在非常短的时间内进行稳定和准确的测量。 即使在复杂的工作条件下有假回声,也可以用zui新的微处理技术和调试软件准确识别出液位的回声。 棒式雷达物位计工作原理图 投入
棒式雷达物位计天线接收反射的微波脉冲,并将它们发送到电子电路。微处理器处理信号并识别材料表面微脉冲产生的回波。正确的回波信号识别由智能软件完成,精确度高达毫米级。距离材料表面的距离d与脉冲:D的时间行程T成正比=C×T/2(其中c是光速)
由于空罐之间的距离E是已知的,液位L为:L=E-D
输出
通过输入空罐高度E(=零点)、满罐高度F(=满刻度)和一些要设置的应用参数,应用参数将自动使仪器适应测量环境。对应4~20mA输出。
特征
可以测量介电常数> 1.8的所有介质
测量范围为0-20m(可扩展至35m)
采用双线系统和环路供电技术,电源电压和输出信号通过双芯电缆传输。
4~20mA输出或数字型信号输出
分辨率1毫米
不受噪音、蒸汽、灰尘、真空等的影响
它不受中等密度、粘度和温度的影响
工艺压力可达到4Mpa
过程温度可达到250℃
它采用先进的非接触测量,由极其稳定的材料制成。
SKD51棒式雷达物位计参数:
应使用:工艺条件简单,腐蚀性液体、浆液和固体如:污水储罐、酸碱储罐、浆液储罐、固体颗粒、小型储罐
测量范围:20m
流程连接:G1?螺纹商品1?不扩散核武器条约
中等温度:-40 ~ 120℃
工艺压力:-0.1 ~ 0.3兆帕
精度:10毫米
频率范围:6GHz
防爆等级:exbibt4gb
防护等级:IP67
信号输出:4~20mA/HART (2线/4线)

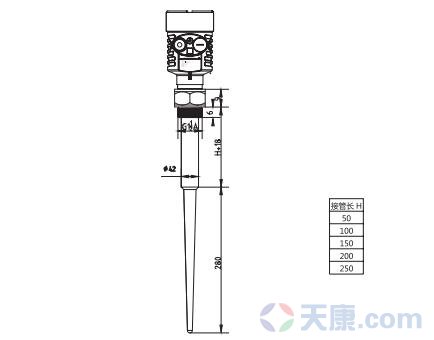

SKD51棒式雷达物位计外部型尺寸图

棒式雷达物位计外型尺寸图

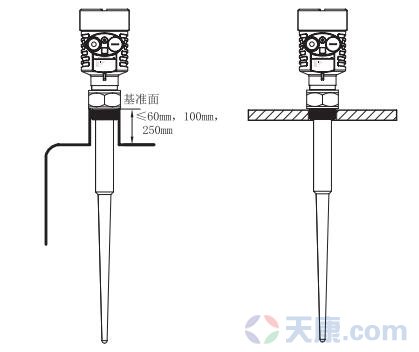

SKD51棒式雷达物位计安装

棒式雷达物位计安装图示
SKD51棒式雷达物位计选型
单元

参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

过程连接/材料

G螺纹G1?A
N螺纹G1?NPT
A PP法兰DN50 PN16C型
B PP法兰DN80 PN16C型
C PP法兰DN100 PN16C型
D PP法兰DN150 PN16C型
E PP法兰DN250 PN16C型
Y特殊定制

天线型式/材料/过程温度

SP 塑料棒/PP/-40?100℃
SP 塑料棒/PTFE/-40?120℃

容器接管长度

A 50mm
B 100mm
C 150mm
D 200mm
E 250mm
Y特殊定制

电子单元

3 (4~20)mA/24V DC/HART两线制
4 (4~20)mA/(~24)V DC/HART四线制
5(4~20)mA/(~220)V AC/HART四线制

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊定制

Y 特殊定制
