天康棒式防腐雷达物位计

更新日期:09-24 17:14人气:

安徽天康棒式防腐雷达物位计选型号报价格及产品详细内容由棒式防腐雷达物位计厂家安徽天康集团股份整理,棒式防腐雷达物位计属于天康物位计分类产品,如果您还有其他关于棒式防腐雷达物位计型号选择报价格等问题,欢迎垂询我司棒式防腐雷达物位计生产厂家。

天康棒式防腐雷达物位计(SKD55)简介:
天康SKD 55棒式防腐雷达物位计测得的zui大距离可达15m 天线进一步优化,新型型快速微处理器可执行更高速的信号分析处理,因此仪器可用于非常复杂的测量条件,如反应容器或固体料仓。 天康棒式防腐雷达物位计(SKD55)原理
棒式防腐雷达物位计天线发射窄微波脉冲,通过天线向下发射。微波在接触待测介质的表面后被反射回来,并再次被天线系统接收并传输到电子电路部分,用于自动转换成电平信号 (因为微波传播非常快,电磁波到达目标并在反射后返回接收器所需的时间几乎是瞬间的。)

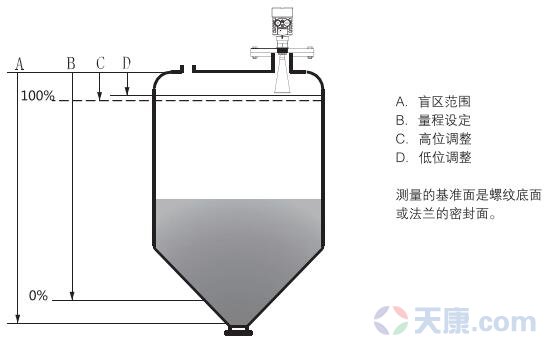

棒式防腐雷达物位计测量原理图 注:使用棒式防腐雷达物位计时,确保zui高料位不能进入测量盲区(如图D所示的区域)非常重要。
天康棒式防腐雷达物位计(SKD55)特征
棒式防腐雷达物位计采用高达26千兆赫的传输频率,因此具有:
非接触雷达,无磨损,无污染。
天线体积小,易于安装。
波长较短,在倾斜固体表面上有较好的反射。
测量盲区较小,小罐测量可获得较好的结果。
波速角小,能量集中,增强了回波能力,同时有助于避免干扰目标。
几乎不受腐蚀和泡沫的影响。
它几乎不受大气中水蒸气温度和压力变化的影响。
恶劣的粉尘环境不会影响电磁波的工作。
高信噪比即使在波动条件下也能实现更好的性能。
高频是测量固体和低介电常数介质的zui佳选择。
1.天康SKD 55棒式防腐雷达物位计参数
用途:适用于高腐蚀性液体
测量范围:15m
工艺连接:螺纹、法兰
中等温度:-40 ~ 130℃
工艺压力:-0.1~0.3Mpa
精度:5毫米
频率范围:26GHz
防爆等级:exbibt4gb
防护等级:IP67
信号输出:4~20mA/HART (2线/4线)RS485/Modbus

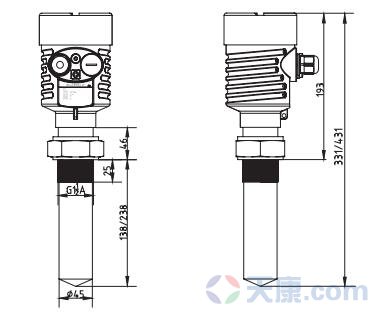

2.SKD 55天康棒式防腐雷达物位计室外型尺寸图

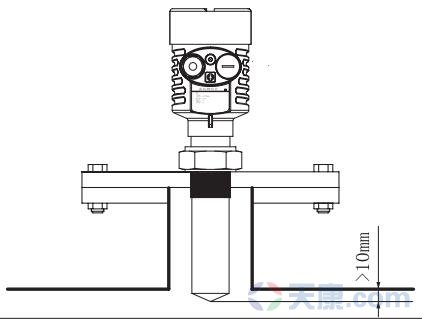

3. SKD55棒式天康防腐雷达物位计安装

4. SKD55棒式防腐雷达物位计选型
单元

参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

天线形式/材料

F密封喇叭/PTFE(-40~130℃)

过程连接/材料

G 螺纹G1?A
N螺纹G1?NPT
B 法兰DN50/PP
C法兰DN80/PP
D法兰DN100/PP
Y 特殊定制

容器接管长度

A 接管100mm
B 接管200mm

密封/过程温度

V 普通密封/(-40~150)℃

电子单元

3 (4~20)mA/24VDC/HART两线制
4 (4~20)mA/220VAC/四线制
5 RS485/Modbus/四线制

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊定制

Y 特殊定制
