天康超声波液位计

更新日期:09-24 17:22人气:

安徽天康超声波液位计选型号报价格及产品详细内容由超声波液位计厂家安徽天康集团股份整理,超声波液位计属于天康液位计分类产品,如果您还有其他关于超声波液位计型号选择报价格等问题,欢迎垂询我司超声波液位计生产厂家。

天康超声波液位计超声波液位计是由微处理器控制的数字液位计。在测量中,脉冲超声波由传感器发射。声波被液体表面反射后,被相同的传感器接收并转换成电信号。超声波液位计具有自动功率调节、温度补偿、抗干扰和其他功能。由于非接触测量,被测介质几乎不受控制,可广泛应用于水环境、酸碱、泥浆、食品等环境中。
超声波液位计可以采用双线制、三线制或四线制技术。电源回路和信号输出回路是独立的。当采用24v DC电源时,可以使用3芯电缆。负电源端和负信号输出端共用一根芯线。当使用交流220伏电源时,或当使用DC 24v电源并要求电源电路和信号输出电路完全隔离时,应使用4芯电缆。DC或交流电源,4 ~ 20mADC,高低开关输出。
超声波液位计应用:
1.测量流速、液位、低表压、真空和比重
2.双线系统的zui大范围可达30m。
3.四线制zui大射程可达40m。
4.zui小分辨率1毫米
5.液晶/发光二极管大显示屏
6.智能信号处理技术
7、配备高低双继电器(只有四线制)
8.全塑料防腐外壳(保护等级lP67)
9.专利传感器结构(安装小型液位计法兰时,对法兰连接管的长度没有要求)
10.简单的按键设置参数(不需要等待容器清空或装满,不需要额外的遥控)
11.灵活的安装方法(螺纹/法兰、固定孔/支架)
螺纹尺寸:M48*2 M60*2


在测量中,超声波脉冲由传感器(换能器)发射,声波被液体表面反射,然后由相同的传感器或超声波接收器接收,其被压电晶体或磁致伸缩装置转换成电信号,并且从传感器到待测量液体表面的距离由声波发射和接收之间的时间计算 由于非接触测量,被测介质几乎不受限制,可广泛用于各种液体和固体材料的高度测量。 超声波液位计可以采用双线、三线或四线技术。双线制是:电源和信号输出共享;三线制系统如下:电源回路和信号输出回路是独立的。采用DC 24v电源时,可以使用三芯电缆,负电源端和负信号输出端共用一根芯线;四线制:当采用交流220v电源时,或当采用DC 24v电源并要求电源回路与信号输出回路完全隔离时,应使用四芯电缆 DC或交流电源,4 ~ 20毫安,高低开关输出 范围:0-50m,有多种形式,适用于各种腐蚀和化学场合,高精度,远程信号输出,可编程控制器系统监控 超声波液位计工作原理是超声波换能器(探头)发射的高频脉冲声波碰到待测物体(材料)表面,被反射回来,反射回来的回波被换能器接收并转换成电信号。声波的传播时间与声波到物体表面的距离成正比。声波传输距离S与声速C和声音传输时间T之间的关系可以用公式表示:S = C * t/2。
由于发射的超声脉冲的一定宽度,在靠近换能器的小区域中的反射波和发射波重叠,不能被识别,并且距离值不能被测量。 这个区域被称为测量盲区。 盲区的大小与超声波液位计的数量型有关 探头部分发射超声波,然后被液体表面反射,然后被探头部分接收。探头到液体(物体)表面的距离与超声波通过的时间成正比:
距离[m] =时间×声速/2 [m]
声速温度补偿公式:环境声速= 331.5+0.6×温度
天康超声波液位计是一种由微处理器控制的数字液位计 在测量中,脉冲超声波由传感器(换能器)发射,声波在被物体表面反射并转换成电信号后由传感器接收 并且从声波的发送和接收之间的时间计算从传感器到被测物体的距离 由于非接触测量,被测介质几乎不受限制,可广泛用于各种液体和固体材料的高度测量。 当
超声波液位计工作时,高频脉冲声波由换能器(探头)发射,并在被测物体表面(水面)反射,反射回波由同一换能器(探头)接收并转换成电信号 发送和接收脉冲之间的时间(声波的运动时间)与传感器到物体表面的距离成正比。声波传输距离S、声速C和传输时间T之间的关系可以用公式表示:当安装了S = C×T/2H时超声波液位计,必须考虑超声波液位计的盲区问题。 当液位进入盲区时,超声波变送器无法测量液位,因此在确定超声波液位计的范围时,必须留出50厘米的余量,安装时,变送器探头必须比zui高液位高约50厘米。 只有这样,我们才能确保准确监控液位和超声波液位计 在实际使用中,液位计由于安装不当被水淹没,导致液位计完全损坏。 价格低廉,体积小,重量轻,可用于食品、化工、半导体等行业对液体和散装固体进行非接触式液位测量,可用于远程液位监控和泵控 机械安装时应注意:安装应垂直于待测物体的表面,避开用于测量泡沫性质的物体,避开距待测物体表面的安装距离小于盲区距离(盲区:每种产品都有一个标准,随产品一起已知)。应考虑光束应避免阻塞物质与填充口和容器壁相遇,并应调整探头方向,以减少检测大型固体物体时的测量误差。 天康超声波液位计技术参数

功能

一体型

分体型

量程

5米;10米;15米;20米;30米;40米;50米;60米;

5米;10米;15米;20米;30米;40米;50米;60米;70米;

测量精度

0.5%-1.0%

0.5%-1.0%

分辨率

3mm或0.1%(取大者)

3mm或0.1%(取大者)

显示

中文液晶显示

中文液晶显示

模拟输出

4线制4~20mA/510Ω负载
2线制4~20mA/250Ω负载

4~20mA/510Ω负载

继电器输出

可选配2组AC250V/8A
或DC30V/5A状态可编程

(可选配)单通道为2组,双通道是4组AC250V/8A或DC30V/5A状态可编程

供电

标配24VDC
可选 220VAC+15% 50Hz

标配220VAC+15%50Hz
可选24VDC120mA
定做12VDC或电池供电

环境温度

显示仪表-20~+60℃,
探头-20~+80℃

显示仪表-20~+60℃,
探头-20~+80℃

通信

可选485,232通信(厂家协议)

可选485,232通信(厂家协议)

防护等级

显示仪表IP65,探头IP68

显示仪表IP65,探头IP68

探头电缆

可达100米,标配10米

探头安装

根据量程和探头的选型

根据量程和探头的选型

产品功耗

分体式用24V电源供电,不带继电器功耗是100mA,带一个继电器是要120mA,2路继电器145mA,3路继电器要170mA,4路继电器要190mA.
具体功率如下:
无继电器是24×100mA=2.4W;
1路继电器是24×120mA=2.9W;2路继电器是24×145mA=3.5W;
3路继电器是24×170mA=4.1W;2路继电器是24×190mA=4.6W;

产品功耗

一体式四线制用24V电源供电,不带继电器功耗是80mA,带一个继电器是要105mA,2路继电器130mA,
具体功率如下:
无继电器是24×80mA=1.9W;
1路继电器是24×105mA=2.5W;2路继电器是24×145mA=3.1W

产品功耗

一体式二线制用24V电源供电,不能带继电器,功耗是30mA。具体功率如下:
无继电器是24×30mA=0.72W;

备注:本系列超声波探头还可以根据客户需求定制:耐高压、耐高温、小口径、小盲区等特规探头。
超声波物位计安装尺寸

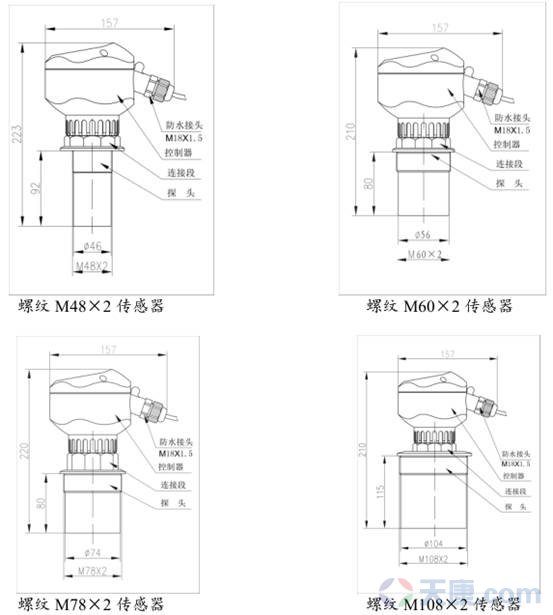

⑴ 分体式超声波物位计标准型:

分体式超声波物位计标准型图示

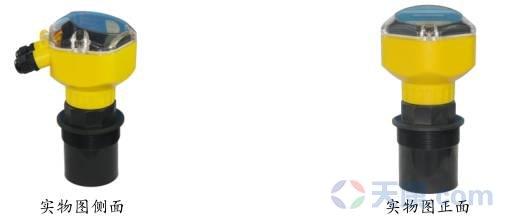

(2)一体式超声波物位计增强型
一体式超声波物位计增强型图示

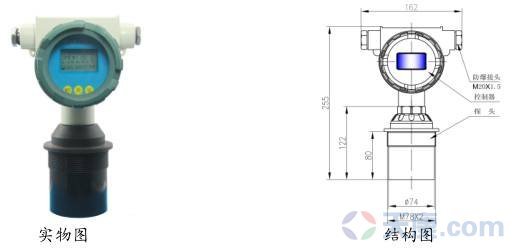

(3)一体式超声波物位计防爆型:
一体式超声波液位计防爆型图示

超声波液位计产品选型

SKCYW

超声波液位计

A

一体式两线制

B

一体式三线制

C

一体式四线制

D

分体式四线制精简型

E

分体式四线制标准型

4

L=4m

6

L=6m

8

L=8m

10

L=10m

12

L=12m

15

L=15m

20

L=20m

30

L=30m

40

L=40m

客户指定

L=…..m


电源电压

D

DC24V LCD液晶显示

E

DC24V LED数码管显示

A

AC220V LCD液晶显示

探头加长

**mm
