天康水滴天线雷达物位计(SKD72)

更新日期:09-24 17:17人气:

安徽天康水滴天线雷达物位计(SKD72)选型号报价格及产品详细内容由水滴天线雷达物位计(SKD72)厂家安徽天康集团股份整理,水滴天线雷达物位计(SKD72)属于天康物位计分类产品,如果您还有其他关于水滴天线雷达物位计(SKD72)型号选择报价格等问题,欢迎垂询我司水滴天线雷达物位计(SKD72)生产厂家。

SKD72水滴天线雷达物位计

水滴天线雷达物位计产品图

天康水滴天线雷达物位计(SKD72)导言:
Skd72水滴天线雷达物位计可以测量70米的zui大距离。天线进一步优化,新型型快速微处理器可执行更高速的信号分析处理,因此仪器可用于非常复杂的测量条件,如反应容器或固体料仓。
天康水滴天线雷达物位计(SKD72)原则
水滴天线雷达物位计天线发射窄微波脉冲,通过天线向下发射。微波在接触待测介质表面后被反射回来,并再次被天线系统接收,并被传输到电子电路部分,用于自动转换成电平信号。(因为微波传播非常快,电磁波到达目标并在反射后返回接收器所需的时间几乎是瞬间的。)
SKD72水滴天线雷达物位计参数
应该吗??用途:固体材料,粉尘强,易结晶,凝结场合
测量范围:70m
工艺连接:法兰、通用法兰
中等温度:-40 ~ 150℃
工艺压力:大气压力
好吗??度数:3毫米
频率范围:26GHz
防爆等级:exbibt4gb
防护等级:IP67
信号输出:4~20mA/HART (2线/4线)

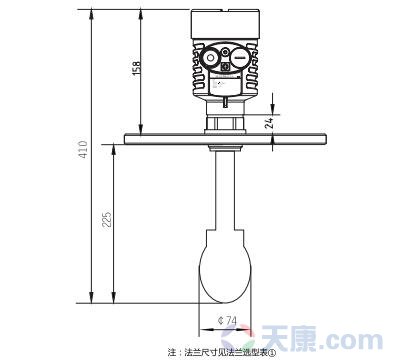

SKD72水滴天线雷达物位计外部型尺寸图

水滴天线雷达物位计外型尺寸图

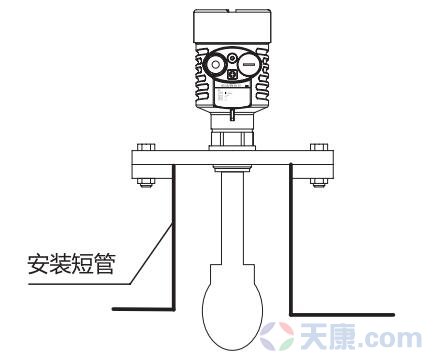

SKD72水滴天线雷达物位计安装

水滴天线雷达物位计安装图
SKD72水滴天线雷达物位计选型

单元

参数

防爆

P标准型(非防爆)
I隔爆型(Exb II BT4 Gb)

过程连接/材料

B法兰DN80/不锈钢304
C法兰DN100/不锈钢304
D法兰DN125/不锈钢304
E法兰DN150/不锈钢304
M法兰DN80/万向节(不锈钢304)
K法兰DN100/万向节(不锈钢304)
T法兰DN125/万向节(不锈钢304)
Z法兰DN150/万向节(不锈钢304)
Y特殊定制

天线形式/材料

B水滴天线/不锈钢PTFE
C水滴天线/ PTFE

密封/过程温度

V Viton/(-40~120)℃
K Kalrez/(-40~250)℃

电子单元

3 (4~20)mA/(24)V DC/HART两线制
5 (4~20)mA/(~220V DC/HART两线制

外壳/防护等级

L 铝/IP67
G 不锈钢304/IP67

电缆进线

M M20*1.5
N 1/2NPT

特殊定制

Y 特殊定制

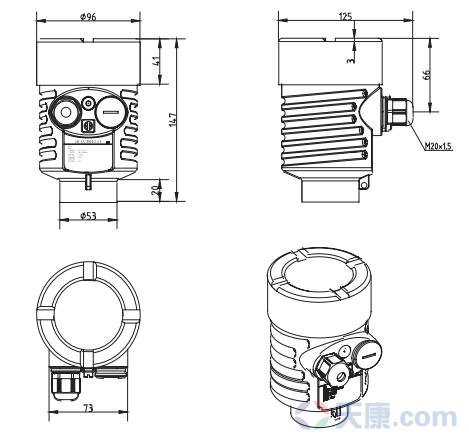

SKD72水滴天线雷达物位计外壳尺寸
水滴天线雷达物位计外壳尺寸图

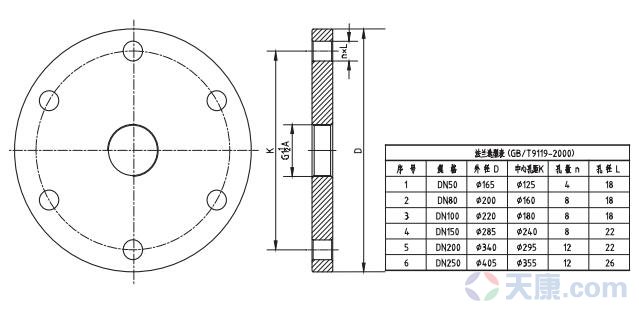

SKD72水滴天线雷达物位计法兰选型图
水滴天线雷达物位计法兰选型图
SKD72水滴天线雷达物位计接线图

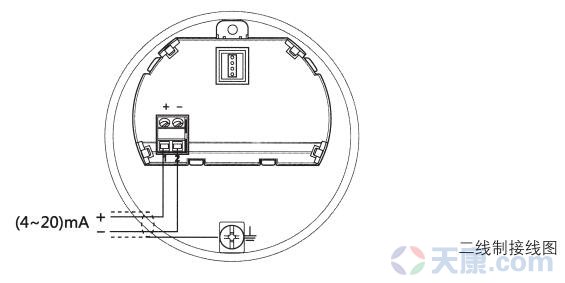

水滴天线雷达物位计二线制接线图

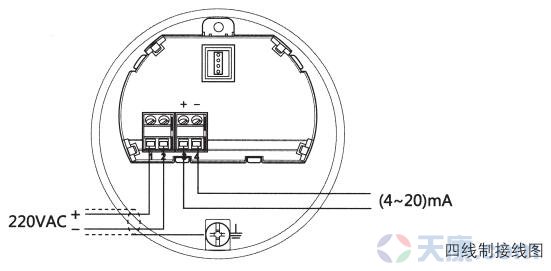

水滴天线雷达物位计四线制接线图

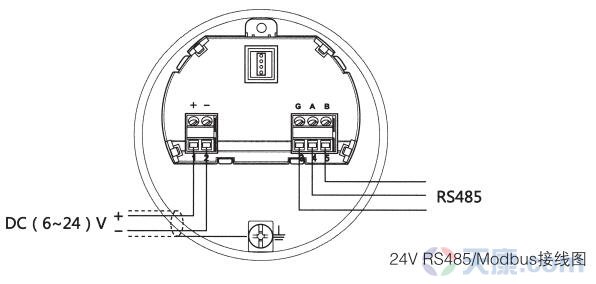

水滴天线雷达物位计24VRS485/Modbus接线图
