SKD800系列雷达物位计
|
|
SKD800雷达物位计测量原理
SKD800系列雷达物位计 发射能量非常低的非常短的微波脉冲通过天线系统发射和接收 雷达波以光速传播 运行时间可以通过电子元件转换成电平信号 一种特殊的时间延长方法可以确保在非常短的时间内进行稳定和准确的测量。 SKD800系列雷达物位计即使在复杂的工作条件和虚假回波的情况下，也可以使用zui新的微处理技术和调试软件来精确分析物体层面的回波。
 |
输入
天线接收反射的微波脉冲并将其传输到电子电路，微处理器处理信号以识别材料表面上微脉冲产生的回波 正确的回波信号识别由智能软件完成，精度可达毫米级。 距离材料表面的距离d与脉冲的时间行程t成正比：
D=C×T/2
其中C为光速

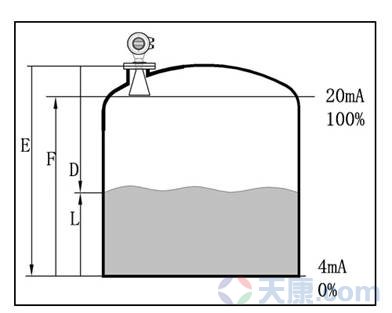

因空罐的距离E已知，则物位L为：
L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。 |
SKD800雷达物位计应用介质：
SKD800系列雷达物位计适用于液体、浆液和颗粒物料液位的非接触连续测量，适用于温度、压力变化较大的场合。如果存在惰性气体和挥发
采用微波脉冲测量方法，可在工业频段内正常工作 光束能量低，可安装在各种金属和非金属容器或管道中，对人体和环境无害。

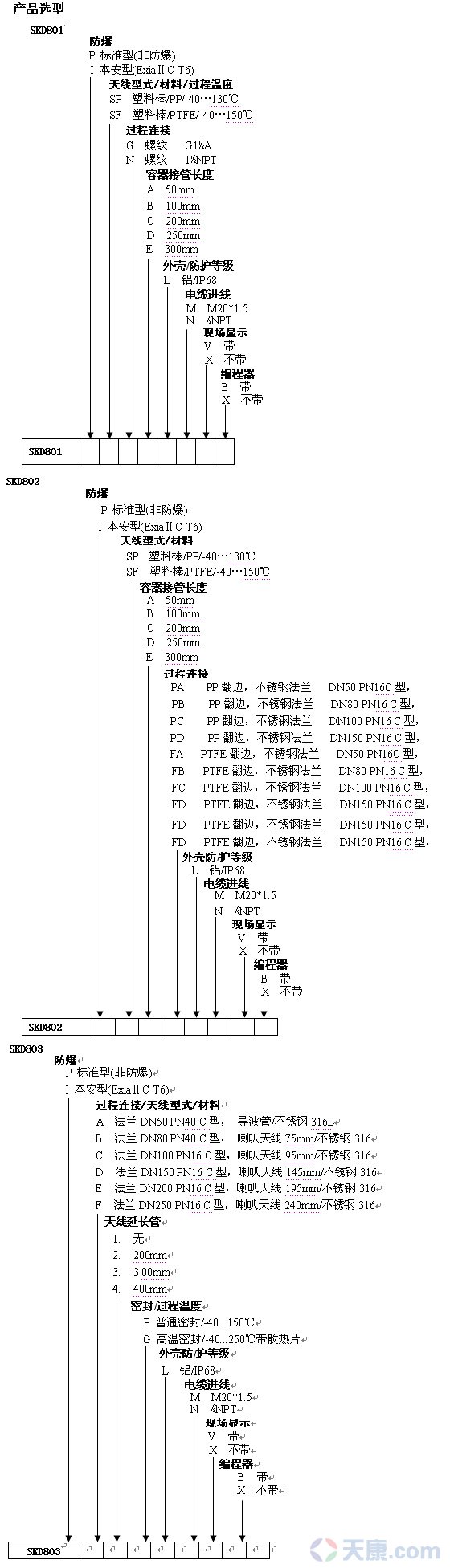

SKD800雷达物位计产品简介：
|
SKD800系列智能雷达物位仪表
|
|
|
|
|
类 别
|
SKD801
|
SKD802
|
SKD803
|
|
应 用
|
过程条件简单，腐蚀性的液体、浆料、固体
比如：
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
|
存储或过程容器腐蚀性的液体、浆料、固体
比如：
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
|
适应各种存储容器或过程计量环境，液体、浆料、固体
比如： 原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
|
|
测 量 范 围
|
20米
|
20米
|
35米
|
|
过 程 连 接
|
螺纹
|
法兰
|
法兰
|
|
过 程 温 度
|
-40-130℃
|
-40-150℃
|
-40-250℃
|
|
过 程 压 力
|
-1.0-3bar
|
-1.0-20bar
|
-1.0-40bar
|
|
重 复 性
|
± 3mm
|
± 3mm
|
± 3mm
|
|
精 度
|
< 0.1%
|
< 0.1%
|
< 0.1%
|
|
频 率 范 围
|
6.8GHz
|
6.8GHz
|
6.8GHz
|
|
防爆/防护等级
|
E习aIICT6/IP68
|
E习aIICT6/IP68
|
E习aIICT6/IP68
|
|
信 号 输 出
|
4…20mA/HART(两线)
|
4…20mA/HART两线)
|
4…20mA/HART(两线)
|
SKD800雷达物位计安装指南

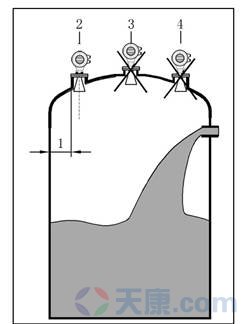

安装说明
从壁到安装线轴外壁的推荐距离(1):从罐壁到罐直径的
1/6，zui小距离为200毫米
不能安装在进料口(4)上方
不能安装在中间位置(3)。如果安装在中心位置，会产生多个假回波，干扰回波会导致信号丢失。
如果仪器与罐壁之间的距离无法保持，罐壁上的介质将会附着产生虚假回波，应在调试仪器时存储。 |
|
|

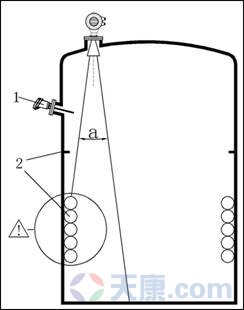

罐内安装
-
在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。
-
对称装置（2），如真空环，加热线圈，挡板等等。
-
如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
zui佳安装选择
-
天线尺寸：天线越大，波束角越小，干扰回波将越弱。
-
天线调整：将天线调整到zui佳测量位置。
-
导波管：导波管用来避免干扰回波。
|
|
|

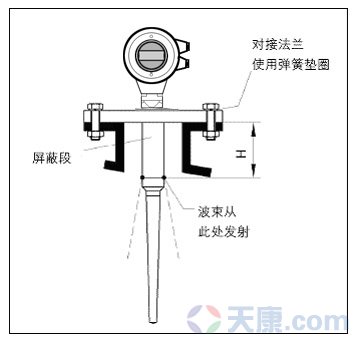

罐内安装（SKD801、SKD802）
标准安装
-
雷达天线不可向罐壁倾斜。
-
为了使温度影响zui小化，在对接法兰的连接处必须使用弹簧垫圈。
-
杆式天线必须伸出安装短管。
-
垂直放置杆式天线，不要让雷达束指向罐壁。
|
|
|

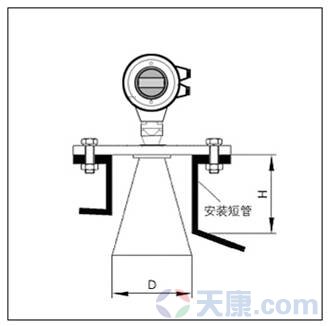

罐内安装（SKD803）
标准安装
-
雷达天线不可向罐壁倾斜。
-
喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
-
喇叭天线必须调整至垂直，不要让雷达束指向罐壁。
|
|
|

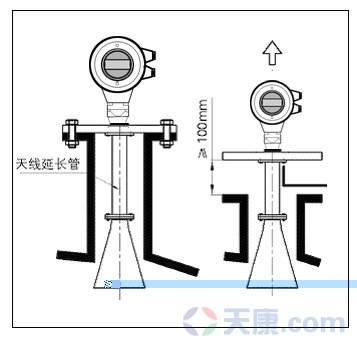

安装短管较长时使用天线延伸管
-
当喇叭长度小于安装短管长度时，应使用天线延伸管。
-
如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。
|
|
|

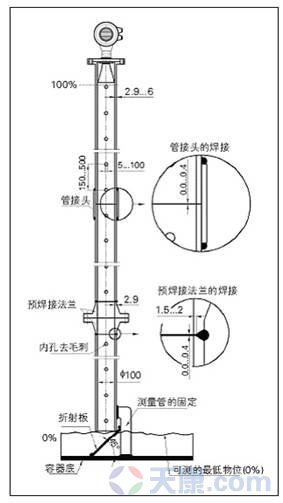

导波管内安装
-
雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。下面是一个测量管（导波管的构造图）
-
测量管内壁必须平滑，如果可能的话测量管的内径需要与喇叭口的直径相符，请使用纵伸焊接的不锈钢管。可以通过预先焊接的法兰盘或焊接头延长测量管。
必须注意：
-
焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁,管内壁必须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的虚假回波。
|
|

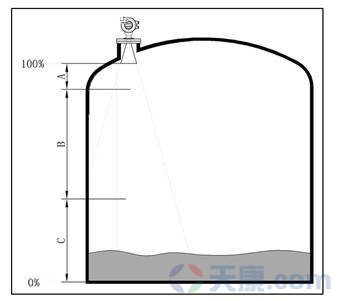

SKD800雷达物位计测量条件
注意事项
测量范围是从光束接触储罐低点开始计算的，但是在特殊情况下，如果储罐低点是凹面型或圆锥形，当物体水平面低于该点时，无法进行测量。
如果介质具有低介电常数，并且储罐在低液位时低且可见，为了确保测量精度，建议将零点设置在低c高度的位置
理论上可以测量到达天线顶端的位置，但考虑到腐蚀和粘附的影响，测量范围的zui终值应至少离天线顶端100毫米。
对于溢出保护，可以定义一个安全距离并将其附加到盲区
zui小测量范围与天线有关
泡沫可以吸收微波并以不同的浓度反射，但在一定条件下可以测量。
测量范围超出的动作
当测量范围超出时，仪表输出为22mA电流。

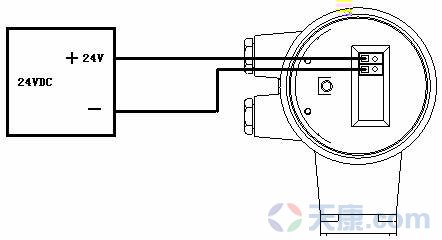

接线方式
调试
SKD800可以通过三种方式调试：
-
通过显示调整模块SKPM
-
通过调试软件SKSOFT
-
通过HART手持编程器
|
现场编程模块（SKPM）
-
SKPM编程器由6个按键和一个液晶显示屏，可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。
|
SKPM
|

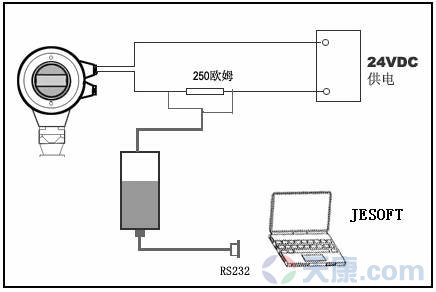

通过SKSOFT软件调试
无论那种信号输出，4…20mA/HART,雷达传感器都可以通过软件进行调试。采用BTSOFT软件进行仪表调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4…20mA线并联。

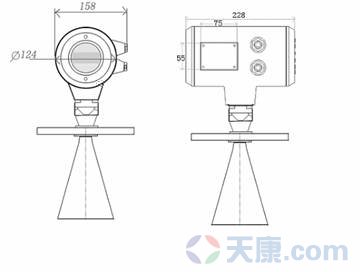

SKD800系列尺寸

编程器尺寸
SKD800雷达物位计技术数据：
基本参数
工作频率：6.8GHz
波 束 角： 24°SKD801, SKD802
18°SKD803 带DN150法兰
14°SKD803 带DN200法兰
12°SKD803 带DN250法兰
测量范围：0…35m
重复性 ：±3mm
分辨率 ：1mm
采样 ：回波采样55次/s
响应速度：>0.2s(根据具体使用情况而定)
电流信号：4…20mA
精度 ：<0.1%
天线材质 SKD801、SKD802为PP/PTFE
SKD803 为316L不锈钢
通讯接口 HART通讯协议
过程连接 SKD801 (PP，PTFE天线) ：G1-1/2 316L不锈钢，：
SKD802(棒式天线) ：翻边法兰DN50，DN80，DN100，DN150
SKD803(喇叭口形式天线)：法兰DN50，DN80，DN100，DN150，DN200，DN250
电源 电源：24V DC(+/-10%)，波纹电压：1Vpp
耗电量：max22.5mA
环境条件 温度：－40℃…＋80℃
容器压力（表压）－1…40bar
防爆认证 ExiaII C T6
外壳保护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆入口：2个M20×1.5（电缆直径5…9mm）
|
