天康LZB-GA24玻璃转子流量计

更新日期:09-25 15:05人气:

安徽天康LZB-GA24玻璃转子流量计选型号报价格及产品详细内容由LZB-GA24玻璃转子流量计厂家安徽天康集团股份整理,LZB-GA24玻璃转子流量计属于天康流量计分类产品,如果您还有其他关于LZB-GA24玻璃转子流量计型号选择报价格等问题,欢迎垂询我司LZB-GA24玻璃转子流量计生产厂家。

LZB-GA24玻璃转子流量计

LZB-GA24玻璃转子流量计
天康LZB-GA24型玻璃转子流量计是许多玻璃转子流量计的产品。由于其测量精度高、稳定性好、互换性好等特点,还可以提供毫米、百分比和流量刻度,方便不同用户选择和使用。 LZB-GA24型玻璃转子流量计主要技术参数 :

型?? 号

公称通径
DN(mm)

测量范围

精度(%)

工作温度
(℃)

工作压力
(MPa)

水20℃
(L/h)

空气
101325Pa20℃(m3/h)

LZB-GA24-15
LZB-GA24-15F

15

4~40 6.3~63 10~100
12~120 16~160 20~200
25~250 30~300 36~360
40~400 46~460 63~630
65~650 75~750

0.12~1.2 0.2~2
0.3~3 0.4~4
0.5~5 0.6~6
0.8~8 0.9~9
1.2~12 2~20

1.5
2.5

-20~+60
或者
-20~+120
(特殊订制)

<1.0

LZB-GA24-25
LZB-GA24-25F

25

40~400 50`500 63~630
80~800 100~1000
120~1200 160~1600
200~2000 250~2500
300~3000

1.6~16 2~20
2.5~25 3~30
4~40 5~50
6~60

LZB-GA24-40
LZB-GA24-40F

40

160~1600 200~2000
250~2500 300~3000
400~4000 ?500~5000

5~50 6~60
8~80 9~90
12~120

<0.9

LZB-GA24-50
LZB-GA24-50F

50

250~2500 300~3000
400~4000 500~5000
630~6300 800~8000
1000~10000 1500~15000
4000~16000

10~100 12~120
16~160 20~200
30~300

<0.7

☆注:型号后面“F”为防腐型(法兰与浮子材质为不锈钢材质)

LZB-GA24型玻璃转子流量计安装尺寸
公称通径
DN(mm)

窗口尺寸
a×b

L

C

D

E

15

37×302

φ65

φ95

4-φ14

25

52×294

500

φ85

φ115

40

64×278

φ110

φ145

4-φ18

50

94×266

φ125

φ160

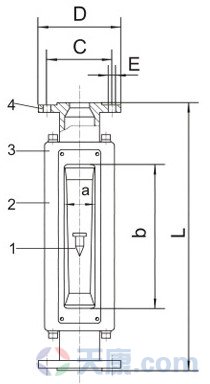

玻璃转子流量计尺寸图
LZB-GA24型玻璃转子流量计安装尺寸 LZB-GA24型玻璃转子流量计各部件材质:
1浮子材质

2防护罩材质

3视窗

4法兰材质

SS304 SS316

45#钢

亚克力透明板

45#钢 SS304

玻璃转子流量计的主要测量元件是垂直安装的玻璃管,其底部小,顶部圆锥大,浮子可在内部上下移动。 当流体自下而上通过锥形玻璃管时,浮子的上部和下部之间产生压差,浮子在压差的作用下上升 当浮子承受的上升力、浮力和粘性升力等于浮子的重力时,浮子处于平衡位置 因此,在流过玻璃转子流量计的流体流速和浮子的上升高度之间存在一定的比例关系,即玻璃转子流量计的流动面积和浮子的位置高度可以用作流量测量。 玻璃转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保和科研等各个部门
测量单相非脉动(液体或气体)流体的流量。 防腐型玻璃转子流量计主要用于腐蚀性液体和气体介质的流量检测,如强酸(氢氟酸除外)、强碱、氧化剂、强氧化性酸、有机溶剂等腐蚀性气体或液体介质的流量检测。 如何正确选择玻璃转子流量计
玻璃转子流量计是一种使用简单、读数方便、应用广泛的瞬时流量测量仪。 环保设备和仪器类别每年使用多达30,000台。 因此,选择和使用好这种仪器是极其重要的。
玻璃转子流量计的品种及其选择

玻璃转子流量计可分为普通型、肋状血管型、小流量小形状型、耐腐蚀型、实验室型、保温型、报警型和耐高压型 根据国家仪器系列型光谱,无论哪个系列,包括从1毫米到100毫米的多达12个口径数,可测量的流量范围是:液体(水)0.1毫升/分钟~ 40立方米/小时,气体(空气)1毫升/分钟~ 1000立方米/小时 用于支撑环保仪器的玻璃转子流量计的直径一般不大于10毫米,测量的流量在小流量范围内。
天康LZB-GA24玻璃转子流量计

玻璃转子流量计的校准由工厂在工厂条件下使用接近理想流体的水和干燥空气作为介质进行校准。 然而,在流量计的使用场所,其校准值不能直接用于两种情况:一种是测量介质不是水和空气,另一种是虽然测量介质是水和空气,但其状态(温度。压力)不同于校准状态 这样,当使用流量计时,需要校正校准值以获得正确的测量结果。 因此,利用好该仪器解决玻璃转子流量计的校准校正是关键 考虑到环境保护仪器使用转子流量计测量大量气体介质流量,下面仅讨论气体介质测量期间的密度校正。 由于气态介质的粘度非常小,所以在讨论中忽略了粘度的影响。 实践证明,这不会影响校正后的精度。 下面是天康LZB-GA24玻璃转子流量计流量的一般表达式
公式(1)是一个不考虑介质粘度影响的计算公式 从等式(1)可以明显看出,当流量计的浮子高度确定时,测量的介质密度ρ是唯一的变量。如果测量的介质密度不同,通过流量计的介质流量也不同。 因此,校准校正实际上是流量校正 如果具有不同密度ρ1和ρ2的两种介质分别通过同一转子流量计,并且如果浮子在同一固定位置上平衡,则转子流量计的密度转换的基本公式由公式(1)获得:
其中P1、T1、P2和T2是同一介质的两种状态,分别由两个参数压力和温度表示 可以看出,对于相同的气体介质,其密度转换可以在不同条件下完全转换成温度、压力转换 这样,用于测量相同气体介质流速的校准校正zui终变成温度、压力(本质上,密度校正)的状态校正。显然,这是一种普通用户单元可以容易实现的校正方法。 (1)如何从使用现场的仪表刻度读数中获得实际流量值?
使用现成的应用程序切换到流量计只有一个目的:检测被测介质的实际流速 然而,许多用户忽略现场状态和流量计校准状态(即标准状态)之间的差异,直接将流量计校准读数作为待测介质的实际流量值。显然,这种实际流量是不真实的,这会给流量计的测量带来误差,从而对支持仪器的zui终检测结果造成误差 在现场,实际流量值根据流量计的刻度读数计算。本质上,流量计标准状态下的流量值被转换成现场工况下的流量值。 我们将现场工况的相关参数代码分别设置为实际流量q、介质压力P和温度t;转子流量计校准的相关参数代码分别为压力Po和温度To流量q比标准状态。根据公式(4):
使用公式(5),可以从现场流量计读数中容易地获得被测介质的实际流量值 应该特别指出,当使用公式(5)时,p,p 、T、T 所有这些都应代入绝对值,p是流量计的前压力,应在流量计的上游侧并靠近流量计的管道处测量。 示例:使用空气采样器时,采样器上的转子流量计读数为500毫升/分钟,流量计前端压力为-100毫米20(由于使用抽吸泵而产生负压),现场温度为30℃,以计算此时的实际空气流量值 根据测量数据,
在这里是因为p 单位为mmhg,因此mmhg列必须转换为mmhg。在计算中,仅将mmhg列除以13.6 从上述示例的结果可以看出,尽管现场状态与标准状态没有太大不同,但是对于测量结果产生了22ml/min(标准值的4.4%)的差异。 换句话说,如果路线不被修正,流量值将产生4.4%的误差。
(2)用户如何根据实际流量选择和购买合适的转子流量计?
的问题正好是上述(1)的逆过程。正好相反(5):
这里,q是实际的使用流程;p,t,Po,To都是已知的。[公式d计算的Qn 6]是要购买的转子流量计的校准流量值。 请注意,Q应该是公共流 为了确保使用流量计时有足够的精度和余量,可选玻璃转子流量计的上限应为Qn的1.5倍。 我们要强调这篇文章的重要性,因为如果被测介质压力很大,它绝对不可忽略。 例如,如果测量的介质压力为3千克/平方厘米,并且假设温度几乎与标准温度相同,则P = 3+1千克/平方厘米(绝对单位,P =1),在替换(6)之后,将获得2Q 换句话说,如果普通流量为Q,流量计的适当上限应为1.5×2 Q=3Q。如果流量计仍按q选择,生产将会延迟,因为它不能满足使用要求。 转子流量计的密度转换也可以通过图解法进行。 测量液体介质时的校准校正通常涉及粘度校正,这非常复杂且难以计算。 尽管如此,还有其他方法来弥补。由于篇幅所限,我们在此不再赘述。
